打造中國國產視覺檢測AOI民族旗艦品牌。AOI系統產品有:離線式AOI全自動光學檢查儀/在線式AOI/在線式雙軌AOI/上下照雙面檢AOI/上下照兩面檢AOI/下照式在線AOI/桌面式小型AOI/LED加長尺寸非標AOI/非標定制AOI/檢DIP插件線AOI/在線單軌AOI等一系列適應于SMT表面貼裝行業的。
波峰焊后專業的AOI介紹如下:

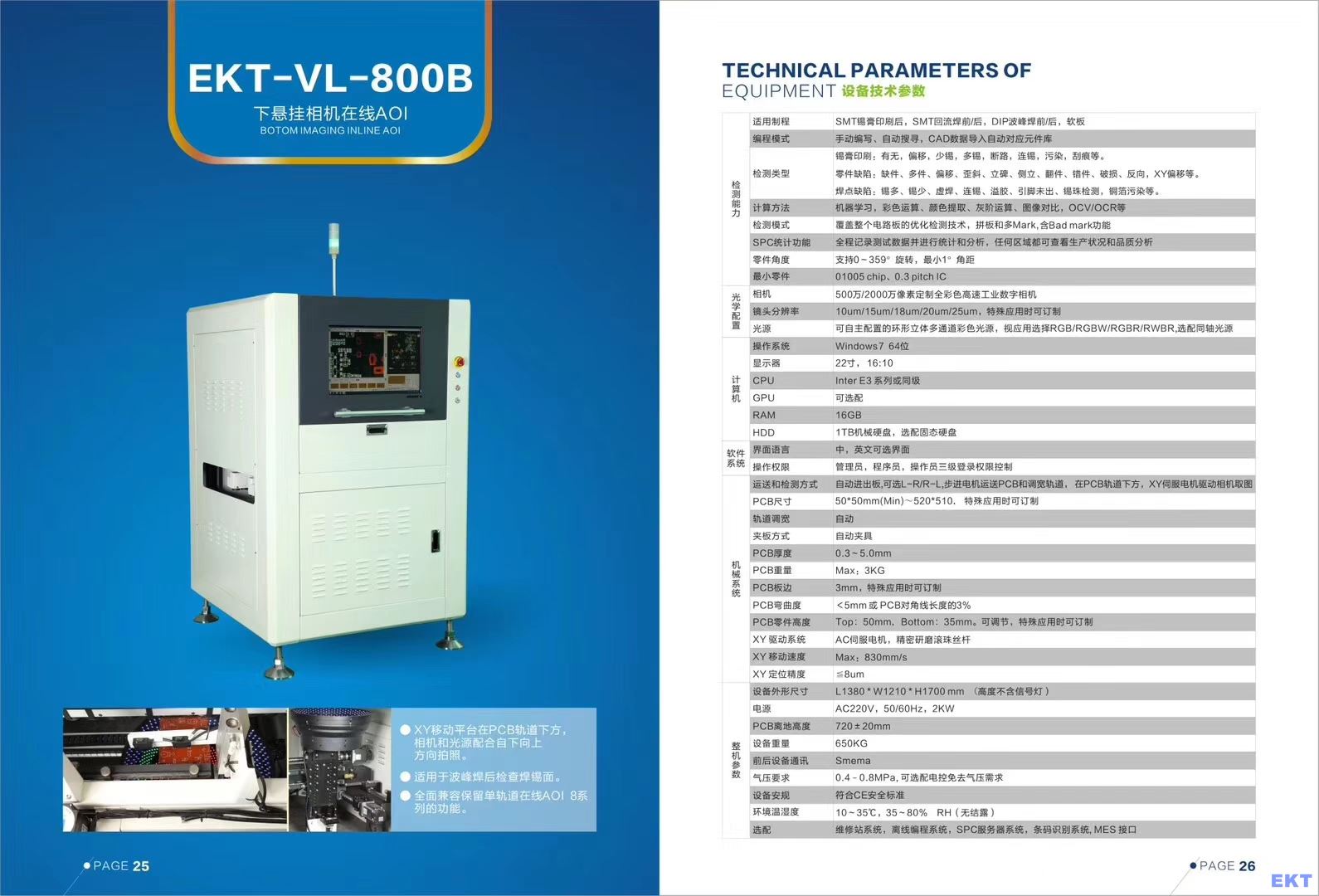

一.下懸掛相機在線AOI EKT-VL-800B技術參數
l XY移動平臺在PCB 軌道下方,相機和光源配合自下而上進行拍照檢測。
l 適用于波峰焊后檢查焊錫面。
l 全面兼容保留單軌道在線AOI 8系列的功能。
l 屬于下照式在線AOI全自動光學檢測儀。
|
檢測能力 |
適用制程 |
SMT 錫膏印刷后,SMT回流焊前/后,DIP波峰焊前/后 |
|
編程模式 |
手動編寫、自動搜尋,CAD數據導入自動對應元件庫 |
|
|
檢測類型 |
錫膏印刷:有無,偏移,少錫,多錫,斷路,連錫,污染,刮痕等。 |
|
|
零件缺陷:缺件、多件、偏移、歪斜、立碑、側立、翻件、錯件、破損、反向,XY偏移等。 |
||
|
焊點缺陷:錫多、錫少、虛焊、連錫、溢膠、引腳未出、錫珠檢測,銅箔污染等。 |
||
|
計算方法 |
機器學習,彩色運算、顏色提取、灰階運算、圖像對比,OCV/OCR等 |
|
|
檢測模式 |
覆蓋整個電路板的優化檢測技術,拼板和多MARK, 含bad mark功能。 |
|
|
SPC統計功能 |
全程記錄測試數據并進行統計和分析,任何區域都可查看生產狀況和品質分析 |
|
|
零件角度 |
支持0~359°旋轉,最小1°角距 |
|
|
最小零件 |
01005 chip、0.3 pitch IC |
|
|
光學配置 |
相機 |
500萬像素定制全彩色高速工業數字相機 |
|
鏡頭分辨率 |
10um/15um/18um/20um/25um,特殊應用時可訂制 |
|
|
光源 |
可自主配置的環形立體多通道彩色光源,視應用選擇RGB/RGBW/RGBR/RWBR,選配同軸光源 |
|
|
計算機 |
操作系統 |
Windows 7 64位 |
|
顯示器 |
22寸, 16:10 |
|
|
CPU |
Intel E3 系列或同級 |
|
|
GPU |
可選配 |
|
|
RAM |
16GB |
|
|
HDD |
1TB 機械硬盤,選配固態硬盤 |
|
|
軟件系統 |
界面語言 |
中,英文可選界面 |
|
操作權限 |
管理員,程序員,操作員三級登錄權限控制 |
|
機械系統 |
運送和檢測方式 |
自動進出板,可選L-R/R-L,步進電機運送PCB和調寬軌道,在PCB 軌道下方,XY 伺服電機驅動相機取圖。 |
|
軌道調寬 |
自動 |
|
|
夾板方式 |
自動夾具 |
|
|
PCB尺寸 |
50*50mm(Min)~520*510mm(Max), 特殊應用時可訂制 |
|
|
PCB厚度 |
0.3~5.0mm |
|
|
PCB重量 |
Max:3KG |
|
|
PCB板邊 |
3mm,特殊應用時可訂制 |
|
|
PCB彎曲度 |
<5mm 或 PCB對角線長度的3% |
|
|
PCB零件高度 |
Top:50mm,Bottom:35mm??烧{節,特殊應用時可訂制 |
|
|
XY 驅動系統 |
AC伺服電機,精密研磨滾珠絲桿 |
|
|
XY 移動速度 |
Max:830mm/s |
|
|
XY 定位精度 |
≦8um |
|
|
整機參數 |
設備外形尺寸 |
L1380 * W1210 * H1700 mm(高度不含信號燈) |
|
電源 |
AC220V,50/60Hz,2.0KW |
|
|
PCB離地高度 |
720±20mm |
|
|
設備重量 |
650KG |
|
|
前后設備通訊 |
Smema |
|
|
氣壓要求 |
0.4 – 0.8 MPa |
|
|
設備安規 |
符合CE安全標準 |
|
|
環境溫濕度 |
10~35℃,35~80% RH(無結露) |
|
|
|
選配 |
維修站系統,離線編程系統,SPC服務器系統,條碼識別系統,MES接口 |
