。打造中國國產視覺檢測AOI民族旗艦品牌。AOI系統產品有：離線式AOI全自動光學檢查儀/在線式AOI/在線式雙軌AOI/上下照雙面檢AOI/上下照兩面檢AOI/下照式在線AOI/桌面式小型AOI/LED加長尺寸非標AOI/非標定制AOI/檢DIP插件線AOI/在線單軌AOI等一系列適應于SMT表面貼裝行業的。
易科訊在線AOI設備 EKT-VL-800D上下雙面檢測aoi設備特點：
- 上下雙相機，各自獨立的 XY 運動平臺。
- 常見于TOP面檢查插件元件錯漏反，BOTTOM 面檢查波峰焊點雙面同時檢測。
- 全面兼容保留單軌道在線AOI設備A8系列的功能。
| 適用制程 | SMT錫膏印刷后，SMT回流焊前后，DIP波峰焊前后，軟板 | |
| 編程模式 | 手動編寫、自動搜尋，CAD數據導入自動對應元件庫，兩面獨立編程 | |
| 錫膏印刷：有無，偏移，少錫，多錫，斷路，連錫，污染，刮痕等 | ||
| 檢測 | 檢測類型 | 零件缺陷：缺件、多件、偏移、歪斜、立碑、側立、翻件、錯件、破損、反向，XY 偏移等。 |
| 能力 | 焊點缺陷：錫多、錫少、虛焊、連錫、溢膠、引腳未出、錫珠檢測，銅箔污染等。 | |
| 計算方法 | 機器學習,彩色運算、顏色提取、灰階運算、圖像對比，OCV/OCR等 | |
| 檢測模式 | 單軌自動進板，同時對 PCB 板上下進行檢測。應用覆蓋整個電路板的優化檢技術，支持拼板和多 Mar含Bad marki 功能 | |
| SPC統計功能 | 全程記錄測試數據并進行統計和分析，任何區域都可查看生產狀況和品質分析 | |
| 零件角度 | 支持0~359°旋轉，最小 1°角距 | |
| 最小零件 | 01005 chip, 0.3pitch IC | |
| 相機 | 上下兩套500 萬/2000萬像素定制全彩色高速工業數字相機 | |
| 光學 | 鏡頭分辨率 | 10um/15um/18um/20um/25um，特殊應用時可訂制 |
| 配置 | 光源 | 可自主配置的上下兩套環形立體多通道彩光，視應用選擇RGB/ RGBW/RGBR/RWBR，選配同軸光源 |
| 操作系統 | Windows7 64位 | |
| 計 | 顯示器 | 22寸,16:10 |
| 算 | CPU | Inter E3 系列或同級 |
| 機 | GPU | 可選配 |
| RAM | 16GB | |
| HDD | 1TB機械硬盤，選配固態硬盤 | |
| 軟件 | 界面語言 | 中，英文可選界面 |
| 系統 | 操作權限 | 管理員, 程序員, 操作員三級登錄權限控制 |
| 運送和檢測方式 | 自動進出板,可選LーR/R-L，步進電機運送PCB 和調寬軌道，上下兩套 XY 服電機分別驅動上下相機取圖 | |
| PCB尺寸 | 50*50mm (Min) ~400*360mm (Max），特殊應用時可訂制 | |
| 軌道調寬 | 自動調節寬窄，可設定寬度 | |
| 夾板方式 | 自動夾具 | |
| PCB厚度 | 0.3~5.0mm | |
| PCB重量 | Max: 3KG | |
| PCB板邊 | 3mm寬，特殊應用時可訂制 | |
| 機械 | PCB彎曲度 | <5mm 或 PCB對角線長度的3%以內誤差 |
| 系統 | PCB零件高度 | Top:35mm, Bottom:35mm。可調節，特殊應用時可訂制 |
| XY驅動系統 | AC伺服電機，精密硏磨滾珠絲桿 | |
| XY移動速度 | Max: 830mm/s | |
| XY定位精度 | ≤8um | |
| 設備外形尺寸 | L1120W980H1700mm（高度不含信號燈） | |
| 電源 | AC220V,50/60Hz,2.5KW | |
| PCB離地高度 |
900±20mm |
|
| 整機 | 設備重量 | 780KG |
| 參數 | 前后設備通訊 | Smema |
| 氣壓要求 | 0.4-0.8MPa | |
| 設備安規 | 符合CE安全標準 | |
| 環境溫濕度 | 10~35℃,35~80%RH（無結露） | |
| 選配 | 維修站系統，離線編程系統，SPC服務器系統，條碼識別系統，MES接口 |
以上是EKT易科訊在線AOI設備 EKT-VL-800D上下雙面檢測aoi設備的部分內容。國U 2D 雙面檢在線AOI全自動光學檢測儀

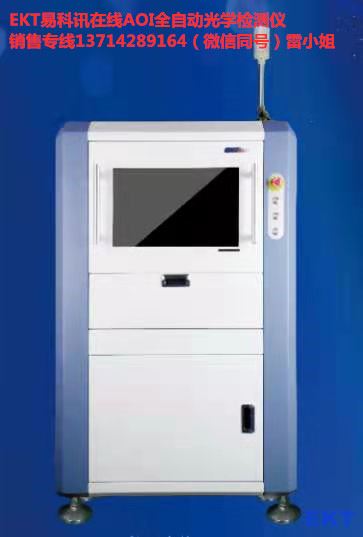

藍白外型是我們目前出貨的新款，EKT-VL-900D雙面檢在線AOI
