aoi檢測儀銷售專線:13714289164(微信同號)雷小姐,深圳易科訊科技有限公司是一家專業研發生產電子行業自動化視覺設備aoi光學檢測儀廠家,專注研發全自動光學aoi檢測儀己經10多年,主要產品有:在線aoi光學檢測儀、離線aoi檢測設備、在線雙軌aoi、檢測插件DIP表面不良缺陷的aoi測試儀、上下照雙面同時檢aoi、桌面式全觀外觀aoi、電子廠產品外觀檢測儀aoi及塑膠外觀檢測AOI設備,主要應用于電子、SMT、智能家居、導航產品、塑膠、家電、電腦周邊產品鍵盤鼠標行業,LED照明顯示屏等等行業的外觀表面缺陷不良檢測.以控制品質,用視覺機器AOI替代人工目檢。

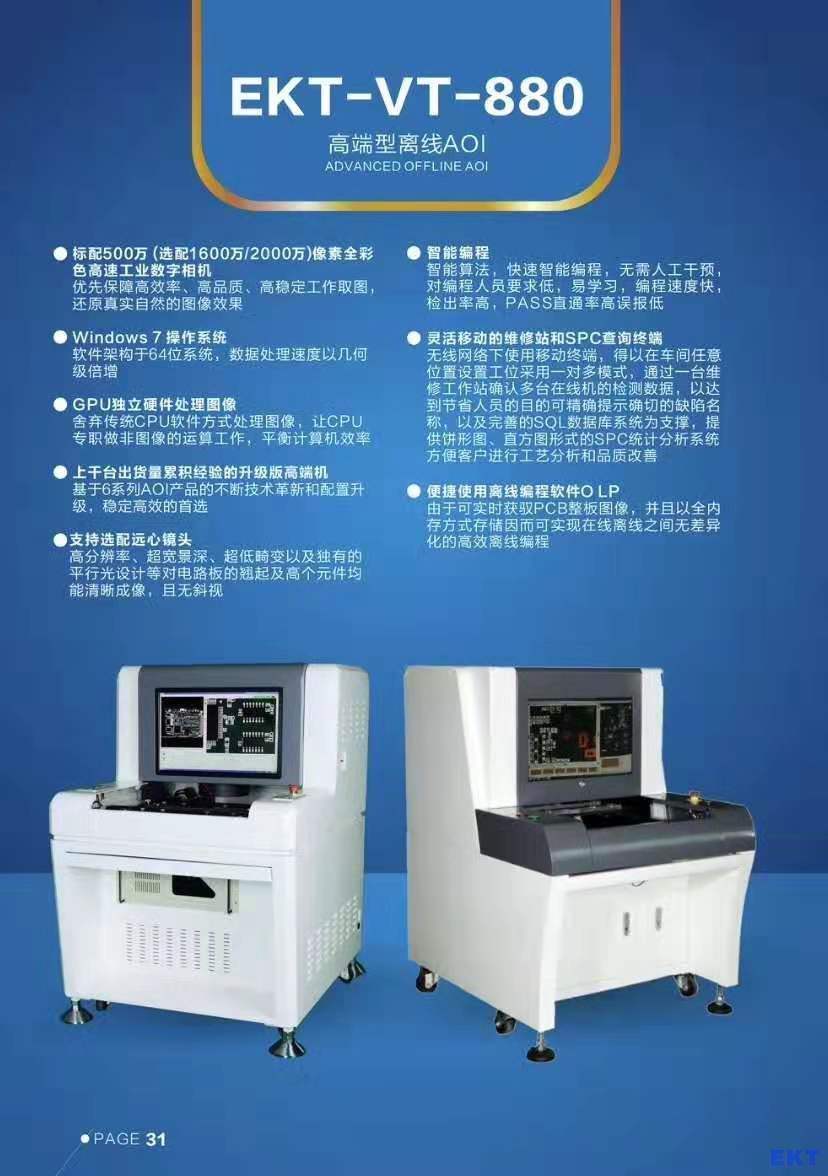

市場上現在的AOI品牌應接不暇,讓買家看的眼花,不知道哪家的AOI真正的好用。就2019的情況來看,國產AOI大品牌有神州視覺(阿立得)、振華興AOI、矩子AOI、明銳理想(市場在縮小),EKT易科訊AOI(圖像對比AOI)、赫立AOI(矢量分析),離線AOI我向大家推薦一款:EKT-VT-880
二、EKT-VT-880型號設備技術參數 Technical Specifications
|
|
檢測能力 |
適用制程 |
PCBA產品外觀檢測,SMT錫膏印刷后,SMT回流焊前/后,DIP波峰焊前/后等,硬板或軟板(FPC板)、紅膠板、BGA均可 |
|
|
||||
|
編程模式 |
手動編寫、自動編寫、CAD數據導入自動對應元件庫 |
|
|
||||||
|

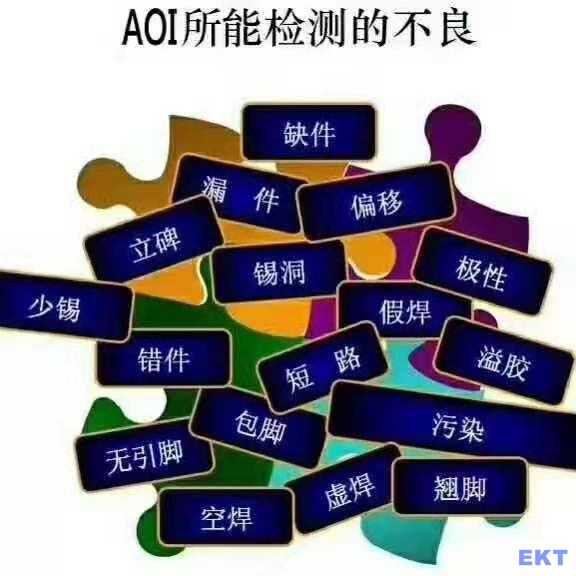

檢測類型 |
錫膏印刷:有無、偏移、少錫、多錫、斷路、連錫、污染、刮痕等。 |
|
|
||||||
|
零件缺陷:缺件、多件、偏移、歪斜、立碑、側立、翻件、錯件、破損、反向、 XYθ偏移量數據輸出等。 |
|
|
|||||||
|
焊點缺陷:錫多、錫少、虛焊、連錫、錫球、溢膠、引腳未出、銅箔污染等。 |
|
|
|||||||
|
計算方法 |
機器自動學習、彩色運算、顏色提取、灰階運算、圖像對比等等 |
|
|
||||||
|
檢測模式 |
覆蓋整個電路板的優化檢測技術,拼板和多mark,含Bad mark功能 |
|
|
||||||
|
SPC統計功能 |
全程記錄測試數據并進行統計和分析,任何區域都可查看生產狀況和品質分析 |
|
|
||||||
|
|
|
|
|
|
|||||
|
最小零件 |
01005 chip、0.3 pitch IC或0201 |
|
|
||||||
|
光學配置 |
相機 |
定制工業數字相機500萬相素 |
|
|
|||||
|
鏡頭分辨率 |
8um/10um/15um/18um/20um/25um,特殊應用時可訂制 |
|
|
||||||
|
光源 |
環形立體多通道彩光,視應用選擇RGB/RGBW/RGBR/RWBR |
|
|
||||||
|
計算機 |
CPU |
E3.3.40GHZ |
|
|
|
||||
|
RAM |
16GB |
|
|
|
|||||
|
HDD |
1TB 機械硬盤 |
|
|
|
|||||
|
OS |
Win 7.1 64bit |
|
|
||||||
|
Monitor |
22寸,16:10 |
|
|
|
|||||
|
機械系統 |
運送和檢測方式 |
人工取放板, Y伺服電機移動PCB, X伺服電機驅動相機取圖 |
|
|
|
||||
|
PCB尺寸 |
20*20mm(Min)~450*330mm(Max), 特殊應用時可訂制 |
|
|
|
|||||
|
PCB厚度 |
0.3~5.0mm |
|
|
||||||
|
PCB重量 |
Max:3KG |
|
|
|
|||||
|
PCB板邊 |
3mm,特殊應用時可訂制 |
|
|
||||||
|
PCB彎曲度 |
<5mm 或 PCB對角線長度的3% |
|
|
||||||
|
PCB零件高度 |
Top:35mm,Bottom:75mm。可調節,特殊應用時可訂制 |
|
|
||||||
|
XY 驅動系統 |
AC伺服電機,精密研磨滾珠絲桿 |
|
|
||||||
|
XY 移動速度 |
Max:830mm/s |
|
|
||||||
|
XY 定位精度 |
≦8um |
|
|
||||||
|
整機參數 |
設備外形尺寸 |
L1200 * W900 * H1500 mm |
|
|
|
||||
|
電源 |
AC220V,50/60Hz,1.2KW |
|
|
|
|||||
|
PCB離地高度 |
820±20mm |
|
|
|
|||||
|
設備重量 |
420KG |
|
|
|
|||||
|
前后設備通訊 |
-- |
|
|
|
|||||
|
氣壓要求 |
不需要 |
|
|
|
|||||
|
設備安規 |
符合CE安全標準 |
|
|
||||||
|
環境溫濕度 |
10~35℃,35~80% RH(無結露) |
|
|
|
|||||
易科訊(型號:EKT-VT-880 )離線AOI的重要特色:
1) 真正的定制500萬像素全彩色高速工業數字相機
2 GPU獨立硬件處理圖像(讓機器檢測“快”)
2 不再依賴CPU軟件方式處理圖像,讓CPU專職做非圖像的運算工作,平衡計算機效率
3)同時兼容波峰焊制程
2 圖像對比、彩色運算、顏色提取,優化適用于波峰焊點的檢測算法,穩定地檢測波峰焊前后的元件、焊點品質
2 便捷使用離線編程軟件OLP
2 由于可實時獲取PCB整板圖像,并且以全內存方式存儲,因而可實現在線離線之間無差異化的高效離線編程
4) 機器L-R/R-L的PCB流向可靈活變更
2 兩個方向均可靈活設置,即使在使用后要更換生產線方向,只需在軟件中修改即可,硬件兼容雙向
5) 智能編程
2 智能算法,快速智能編程,無需人工干預,對編程人員要求低,易學習,編程速度快,檢出率高,PASS直通率高,誤報低
2 整板圖像和偏移數據輸出,支持shop floor系統
2 以條碼為文件名的整板電路板圖像實時輸出,準確輸出元件偏移的坐標X、Y、角度值等
