一．單軌在線AOI自動光學檢查設備技術參數
(設備型號：EKT-VL-800 )

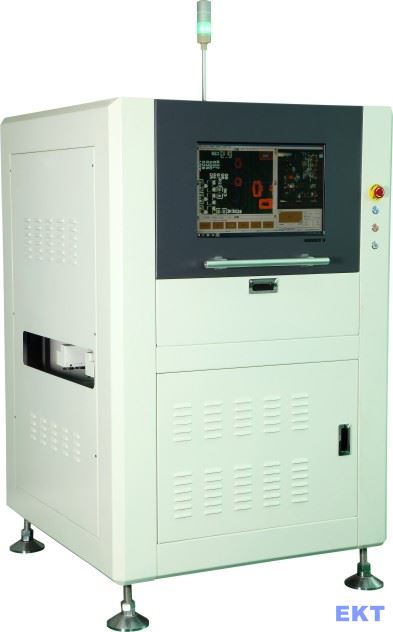

本公司自動光學檢測設備EKT-VL-800是通過光學原理，綜合運用彩色運算，顏色提取，灰階運算，圖像對比等原理來檢查SMT生產線上貼裝原件的焊接質量、安裝狀態及錫膏印刷的效果，并將不良通過顯示終端輸出的專業產品。
|
檢測能力 |
適用制程 |
SMT錫膏印刷后，SMT回流焊前/后，DIP波峰焊前/后 |
|
|
編程模式 |
手動編寫、自動編寫、CAD數據導入自動對應元件庫 |
||
|
檢測類型 |
錫膏印刷：有無、偏移、少錫、多錫、斷路、連錫、污染、刮痕等。 |
||
|
零件缺陷：缺件、多件、偏移、歪斜、立碑、側立、翻件、錯件、破損、反向、 XYθ偏移量數據輸出等。 |
|||
|
焊點缺陷：錫多、錫少、虛焊、連錫、錫球、溢膠、引腳未出、銅箔污染等。 |
|||
|
計算方法 |
彩色運算、顏色提取、灰階運算、圖像對比等 |
||
|
檢測模式 |
覆蓋整個電路板的優化檢測技術，拼板和多mark，含Bad mark功能 |
||
|
SPC統計功能 |
全程記錄測試數據并進行統計和分析，任何區域都可查看生產狀況和品質分析 |
||
|
|
|
|
|
|
最小零件 |
01005 chip、0.3 pitch IC |
||
|
光學配置 |
相機 |
全彩色高速工業數字相機500萬像素 |
|
|
鏡頭分辨率 |
10um/15um/18um/20um/25um，特殊應用時可訂制 |
||
|
光源 |
環形立體多通道彩光，視應用選擇RGB/RGBW/RGBR/RWBR |
||
|
計算機 |
CPU |
Intel E3-123V3 |
|
|
GPU |
無 |
|
|
|
RAM |
16GB |
|
|
|
HDD |
1TB 機械硬盤 |
|
|
|
OS |
Win 8.1 64bit或Win 7.1 64bit |
||
|
Monitor |
22寸，16:10 |
|
|
|
機械系統 |
運送和檢測方式 |
自動進出板， 可選L-R/R-L,步進電機運送PCB和調寬軌道， XY伺服電機驅動相機取圖 |
|
|
PCB尺寸 |
50*50mm(Min)～400*360mm(Max) |
||
|
PCB厚度 |
0.3～5.0mm |
||
|
PCB重量 |
Max：3KG |
|
|
|
PCB板邊 |
3mm，特殊應用時可訂制 |
||
|
PCB彎曲度 |
＜5mm 或 PCB對角線長度的3% |
||
|
PCB零件高度 |
Top：35mm，Bottom：75mm。可調節，特殊應用時可訂制 |
||
|
XY 驅動系統 |
AC伺服電機，精密研磨滾珠絲桿 |
||
|
XY 移動速度 |
Max：830mm/s |
||
|
XY 定位精度 |
≦8um |
||
|
整機參數 |
設備外形尺寸 |
長980mm 寬960mm 高1600mm 高度不含信號燈 |
|
|
電源 |
AC220V，50/60Hz，1.5KW |
||
|
PCB離地高度 |
900±20mm |
||
|
設備重量 |
600KG |
||
|
前后設備通訊 |
Smema |
||
|
氣壓要求 |
0.5MPa, 可選配電控免去氣壓需求 |
||
|
設備安規 |
符合CE安全標準 |
||
|
環境溫濕度 |
10～35℃，35～80％ RH（無結露） |
|
|
|
|
選配 |
維修站系統，離線編程系統，SPC服務器系統，條碼識別和系統 |
|
